台聚新型高耐热材料ViviOn™(CBC)MDP-0011应用于提升聚丙烯薄膜电容的耐热性
日期时间:112/03/17 11:35:00

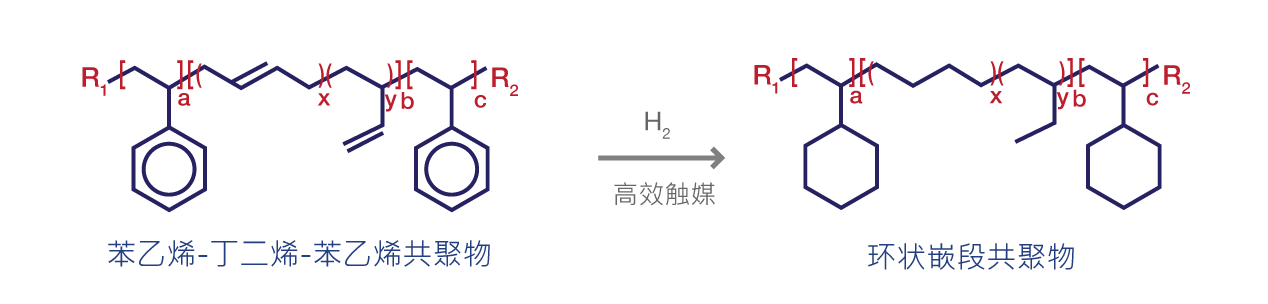

ViviOn™ MDP-0011 材料特性 - 高洁净度的高分子
- 耐高温表现(Tg约147℃)
- 低介电常数、低介电损耗
随着宽能隙半导体材料的发展,传统双轴延伸聚丙烯(简称:BOPP)薄膜电容的耐热性逐渐难以满足技术需求。因此,台聚推出新型高耐热材料-ViviOn™(CBC)MDP-0011,藉由添加特定比例ViviOn™于PP中押出制膜,或是与PP进行多层结构共押出,可观察到BOPP薄膜电容于高温环境下的尺寸安定性有显著提升。 性质 | 单位 | 测试方法 (ASTM) | ViviOn™ MDP-0011 |
基本性质 |
密度 | g/cm3 | D792 | 0.94 |
熔融流率(2.16kg, 260℃) | g/10min | D1238 | 5.5 |
热性质 |
玻璃转移温度(Tg) | ℃ | USI内部方法 | 147 |
薄膜性质:ViviOn™ / PP 共混流延膜 - 尺寸安定性-比较"ViviOn™ / PP共混流延膜"与"PP流延膜"(使用TMA Q400分析)
- 设备-Labtech single screw extruder(LE25-30/C)
尺寸变化 (40℃→125℃) | Homo-Polypropylene | Homo-Polypropylene + 20% ViviOn™ MDP-0011 |
50 μm流延膜 |
纵向(MD) | 11.2 % | 3.1 % |
横向(TD) | 8.0 % | 3.7 % |
薄膜性质:ViviOn™ / PP共混双向拉伸薄膜 - 尺寸安定性-比较"ViviOn™ / PP 共混双向拉伸膜"与"PP双向拉伸膜"(使用TMA Q400分析)
- 设备-Labtech single screw extruder(LE25-30/C)、Brückner KARO IV
尺寸变化 (30℃→125℃) | Homo-Polypropylene | Homo-Polypropylene + 30% ViviOn™ MDP-0011 |
10 μm双向拉伸薄膜 |
纵向(MD) | 1.5 % | 1.1 % |
横向(TD) | 1.4 % | 0.9 % |
© 2015 USI Corporation. All rights reserved.
